WebSocket'ы в WebTutor

Подготовка

Для тестирования WebSocket на клиенте будем использовать сгенерированную ИИ HTML страницу. Создадим настраиваемый шаблон, скопируем туда код страницы и будем использовать её для тестирования.

Ссылка на такой шаблон будет выглядеть так:

<протокол>://<адрес сервера>/_wt/doc_type/custom_web_template_id/<ID настраиваемого шаблона>

Важно

Для подключения по wss необходим протокол HTTPS, для подключения по ws - HTTP. Если на DEV сервере нет сертификата, то для подключения используем ws, на проде обязательно используем wss

Первое подключение

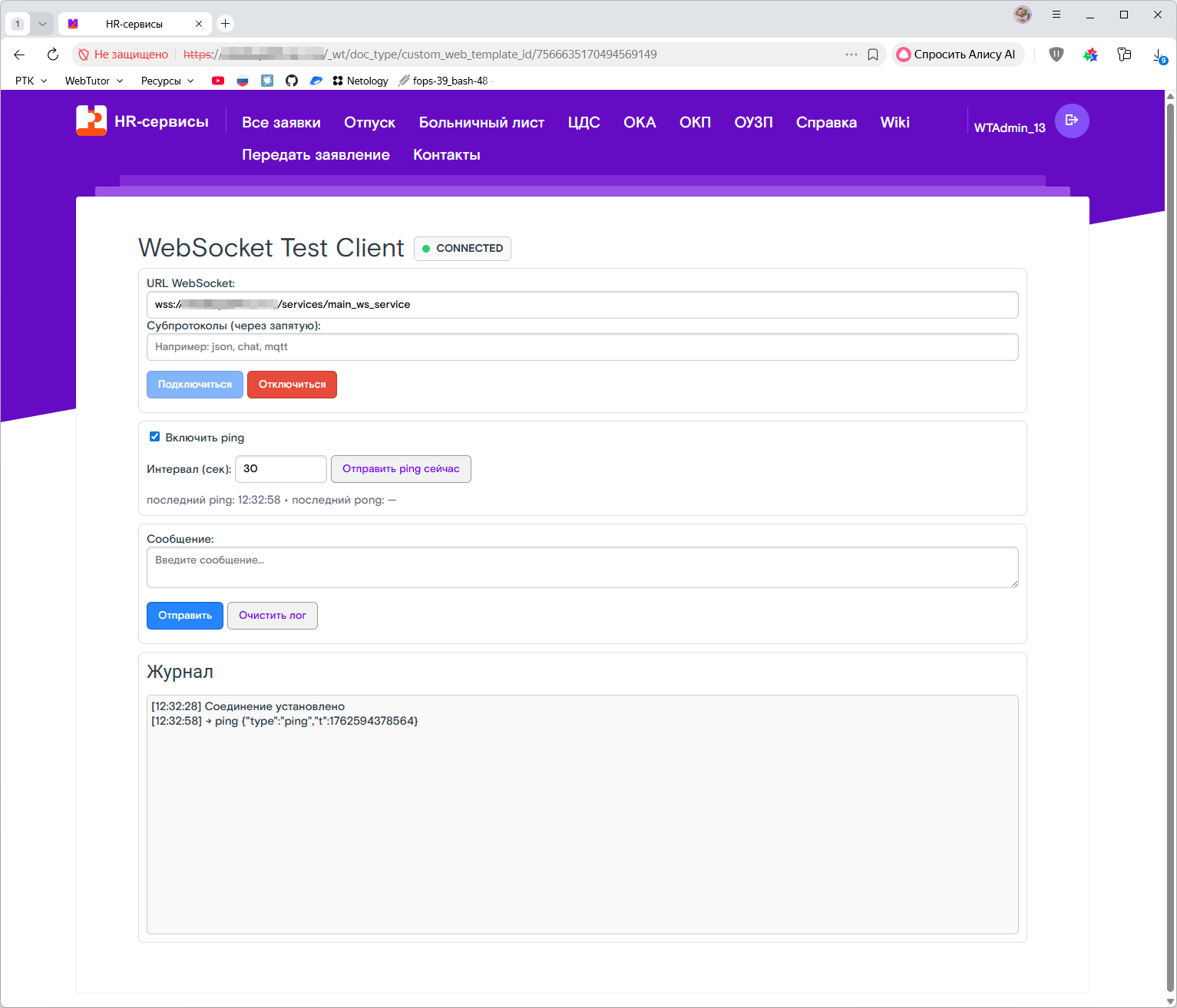

Заходим на страницу тестирования, вводим в строку URL WebSocket адрес нашего DEV-сервера и жмем кнопку подключиться. При успешном подключении видим зеленый статус 🟢 CONNECTED

wss://domain.ru/services/main_ws_service

Первое сообщение

Для отправки сообщений на клиент можно использовать любой серверный код. Для примера создадим агент и запустим его на сервере:

// Получаем доступ к сборке .NET
xHttpStaticAssembly = tools.get_object_assembly( 'XHTTPMiddlewareStatic' );

// Получаем список всех сокетов
WebSockets = xHttpStaticAssembly.CallClassStaticMethod( 'Datex.XHTTP.WebSocketContext', 'GetWebSockets').ToArray();

// Рассылаем сообщение каждому клиенту
for(i = 0; i < WebSockets.length; i++) {
    xHttpStaticAssembly.CallClassStaticMethod(
        'Datex.XHTTP.WebSocketContext',
        'WriteToWebSocketMessageQueue',
        [
            WebSockets[i].Key,
            'Привет! WebSockets[i].Key = ' + WebSockets[i].Key,
            true
        ]
    );
}

get_object_assembly — это функция WebTutor, которая загружает .NET-сборку (Datex.XHTTP.dll) и возвращает объект-обёртку, позволяющий вызывать статические методы классов внутри неё.

GetWebSockets() — это статический метод из Datex.XHTTP.WebSocketContext, который возвращает коллекцию IEnumerable<KeyValuePair<string, WebSocket>>, где:

• Key — строковый идентификатор соединения (socketId), уникальный для каждого клиента

• Value — объект System.Net.WebSockets.WebSocket, сам сокет клиента

.ToArray() просто делает из этого перечисления массив, чтобы удобно было итерироваться в цикле.

WriteToWebSocketMessageQueue это статический метод, который кладёт сообщение в очередь исходящих сообщений для конкретного сокета. Сообщения из этой очереди потом отправляются асинхронно внутренним обработчиком WebSocketContext. Параметры:

• socketId - идентификатор WebSocket-соединения (тот самый WebSockets[i].Key)

• message - текст сообщения, который будет отправлен клиенту

• json_compound - флаг, указывающий, нужно ли упаковывать сообщение как JSON (или просто отправить строку)

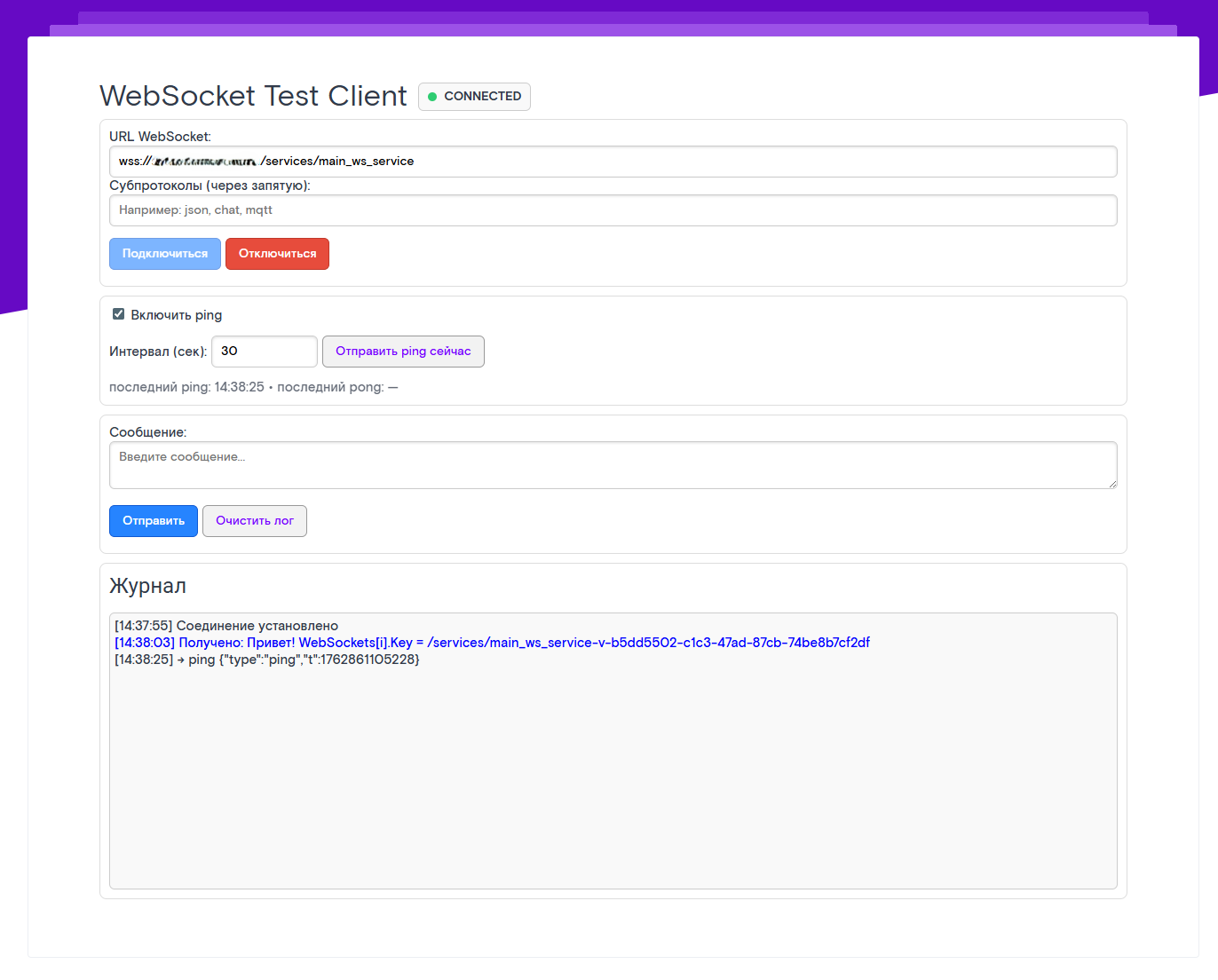

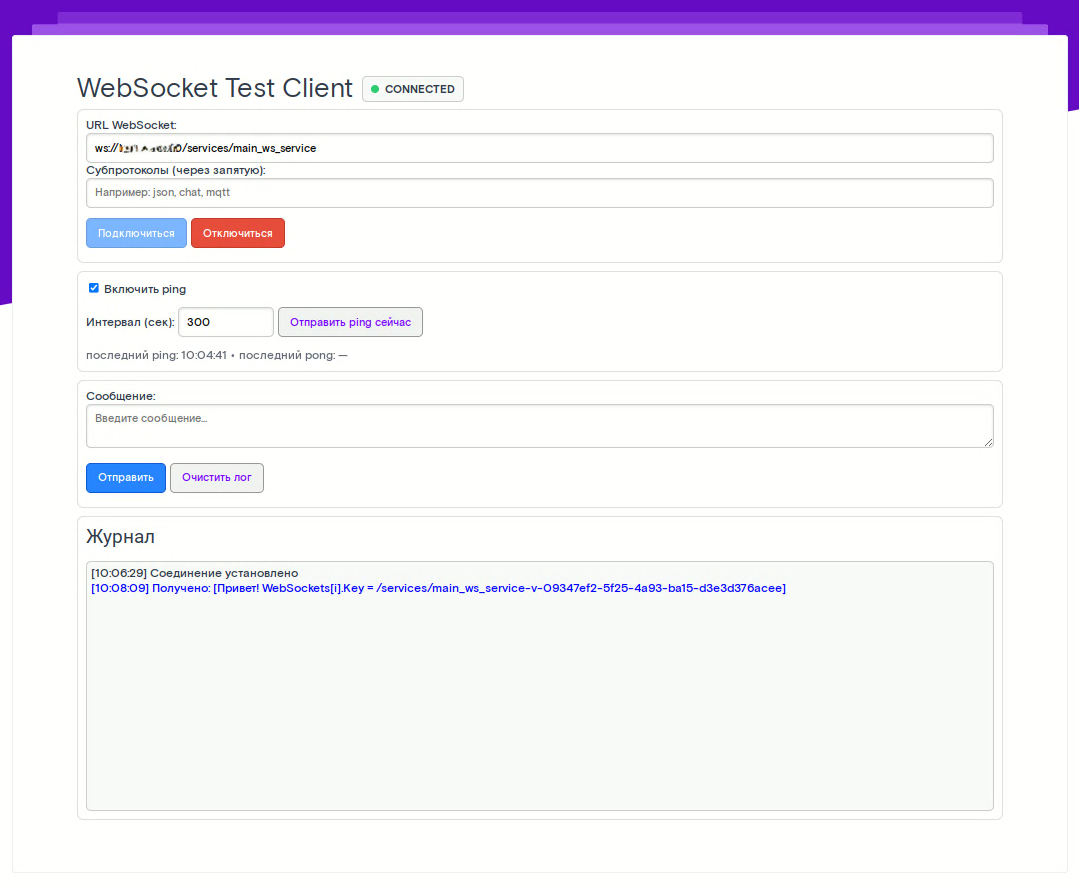

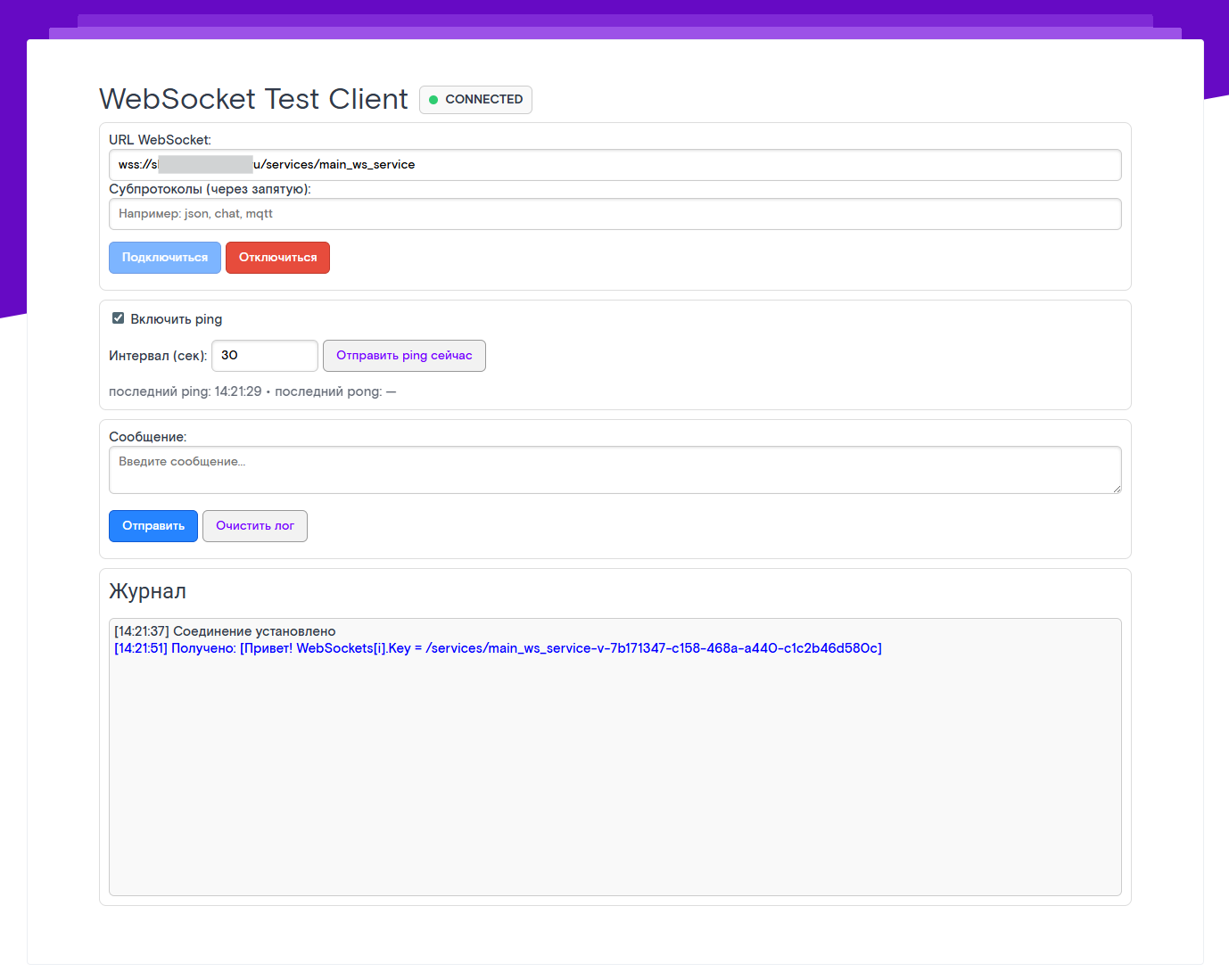

На клиенте должны увидеть сообщение от сервера

ответ с json_compound = true

ответ с json_compound = false

Важно

В этом примере отправка сообщений будет происходить всем клиентам с установленным соединением WebSocket, в том числе, тем, кто подключен к другим сервисам WebSocket

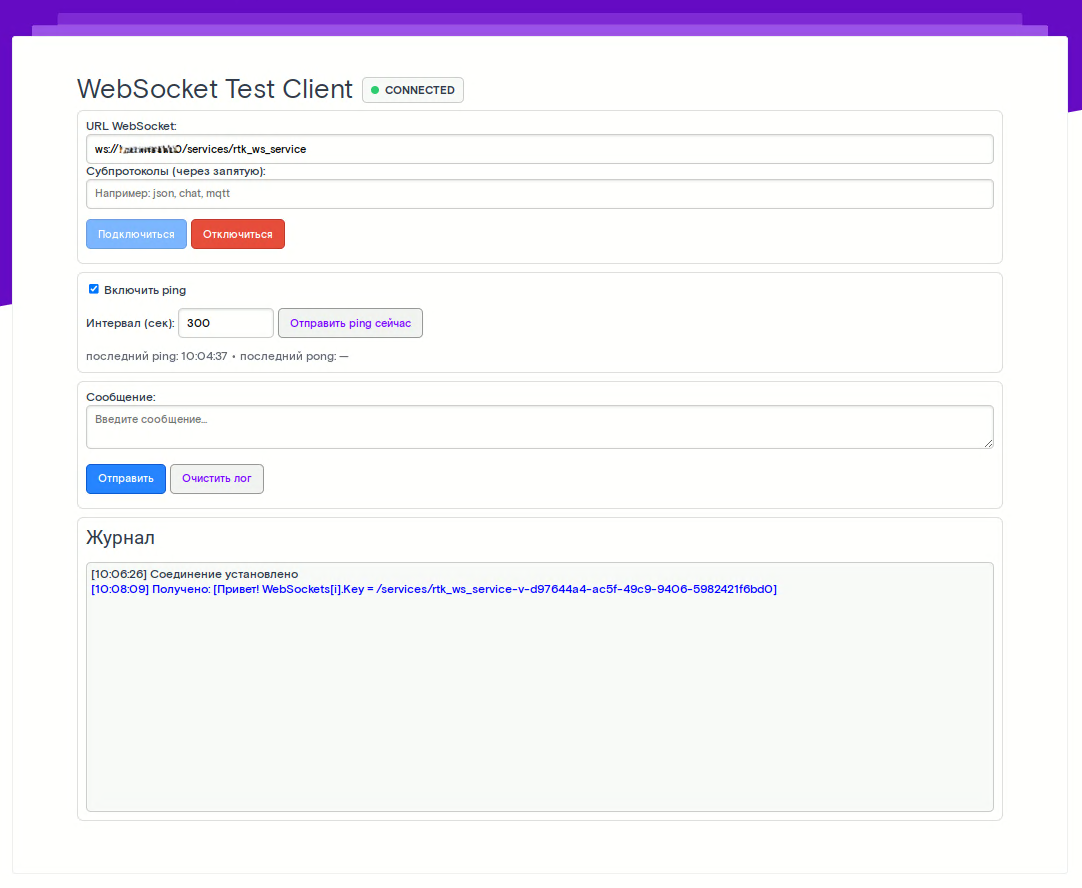

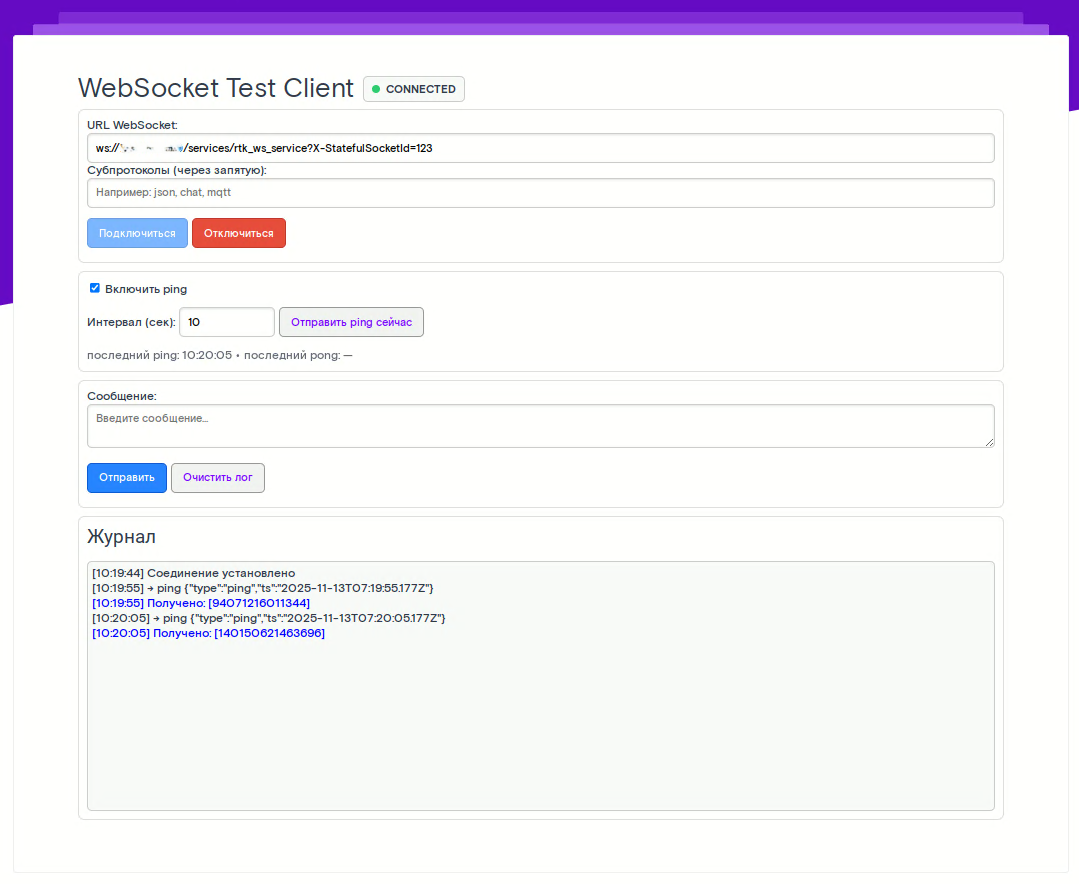

Для примера создам копию сервиса main_ws_service - rtk_ws_service, и запустим агент повторно. На каждом подключении получаем сообщение:

Отправка конкретному клиенту

В предудущем примере, при подключении к WebSocket, нам присваивался случайный socketId main_ws_service-<v-...>

Чтобы указать нужный нам идентификатор, используется GET параметр X-StatefulSocketId. Этот параметр присваивает нашему соединению указанный идентификатор. Если повторно подключиться и указать тот же X-StatefulSocketId, сервер узнает тебя и свяжет новое соединение с тем же состоянием.

wss://domain.ru/services/main_ws_service?X-StatefulSocketId=123

Получим наш socketId и вернем его клиенту:

xHttpStaticAssembly = tools.get_object_assembly( 'XHTTPMiddlewareStatic' );
WebSockets = xHttpStaticAssembly.CallClassStaticMethod( 'Datex.XHTTP.WebSocketContext', 'GetWebSockets').ToArray();

for(i = 0; i < WebSockets.length; i++) {
    xHttpStaticAssembly.CallClassStaticMethod(
        'Datex.XHTTP.WebSocketContext',
        'WriteToWebSocketMessageQueue',
        [
            WebSockets[i].Key,
            'Наш socketId  = ' + WebSockets[i].Key,
            true
        ]
    );
}

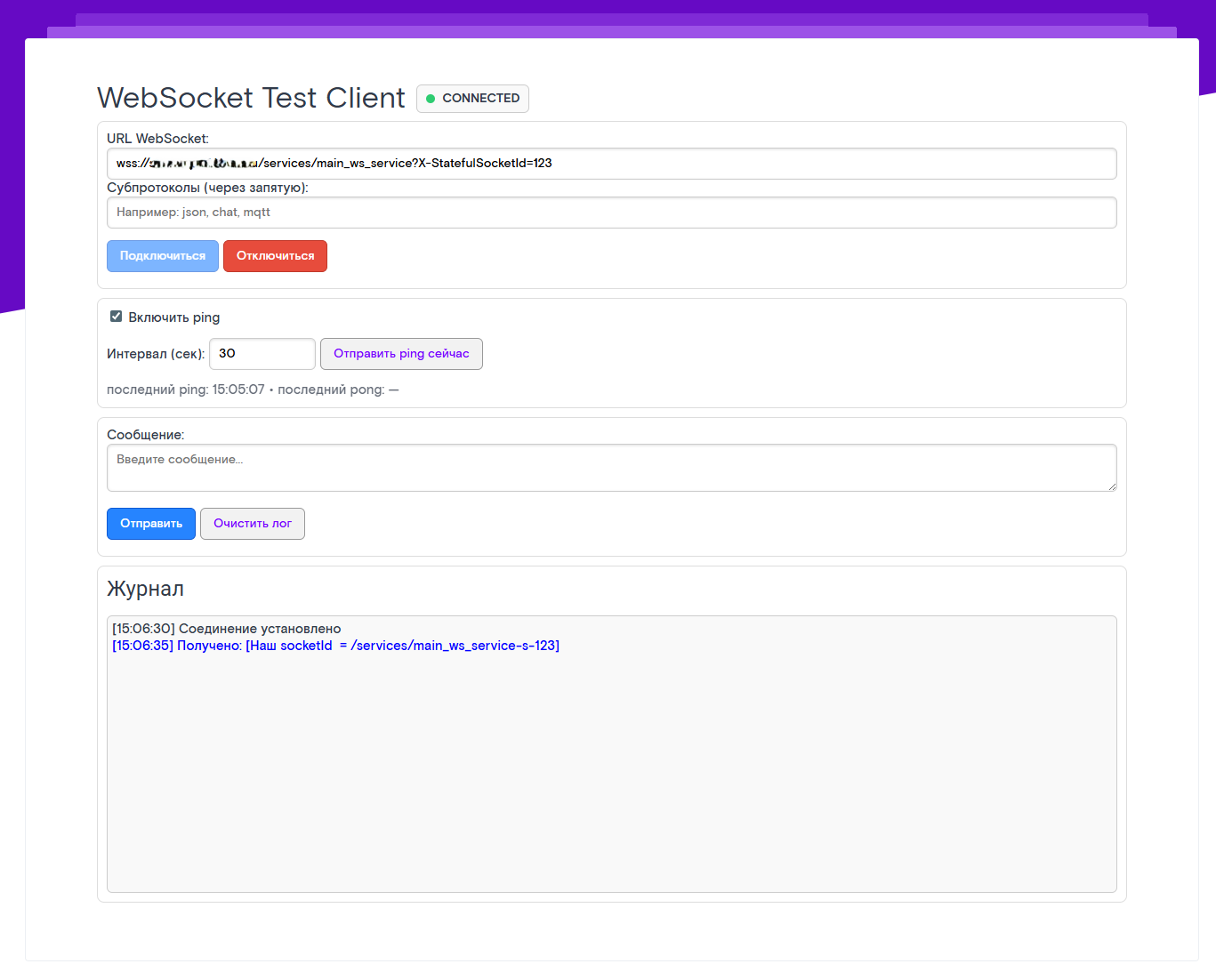

видим в сообщении наш socketId

Теперь мы знаем, как определить нужное соединение, отправим сообщение нужному клиенту. Для проверки откроем несколько соединений, один без указания socketId, другой с указанием socketId и отправим 2 сообщения: общее и только нужному подключению.

// Получаем доступ к сборке .NET
xHttpStaticAssembly = tools.get_object_assembly( 'XHTTPMiddlewareStatic' );

// Получаем список всех подключённых клиентов
WebSockets = xHttpStaticAssembly.CallClassStaticMethod( 'Datex.XHTTP.WebSocketContext', 'GetWebSockets').ToArray();

// Рассылаем сообщение каждому клиенту
for(i = 0; i < WebSockets.length; i++) {
    socketId = WebSockets[i].Key
    xHttpStaticAssembly.CallClassStaticMethod(
        'Datex.XHTTP.WebSocketContext',
        'WriteToWebSocketMessageQueue',
        [
            socketId,
            'Общее сообщение на socketId ' + WebSockets[i].Key,
            false
        ]
    );

    if (!StrEnds(socketId, 's-123', true)) continue
    xHttpStaticAssembly.CallClassStaticMethod(
        'Datex.XHTTP.WebSocketContext',
        'WriteToWebSocketMessageQueue',
        [
            socketId,
            'Личное сообщение на socketId' + WebSockets[i].Key,
            false
        ]
    );
}

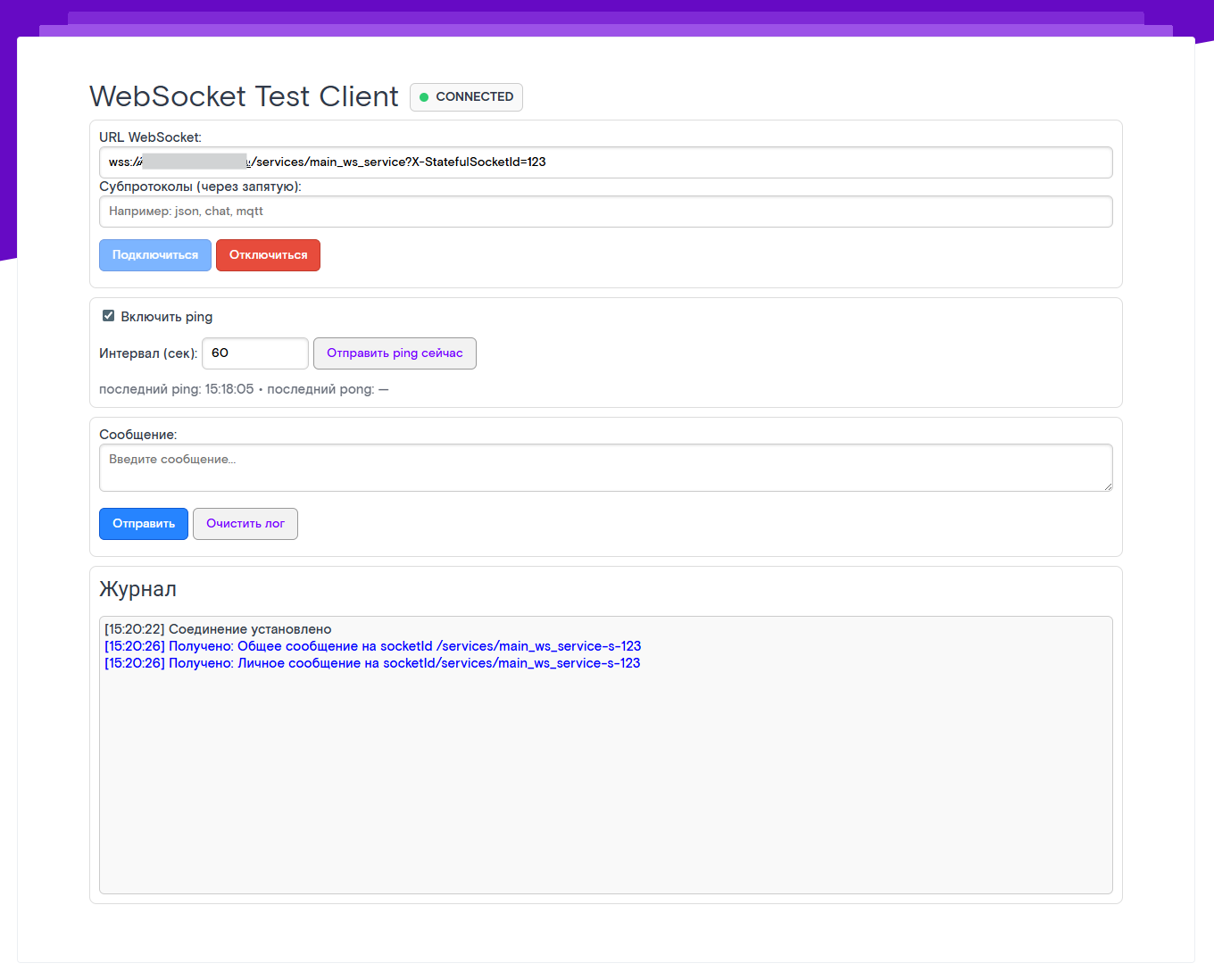

клиент с socketId

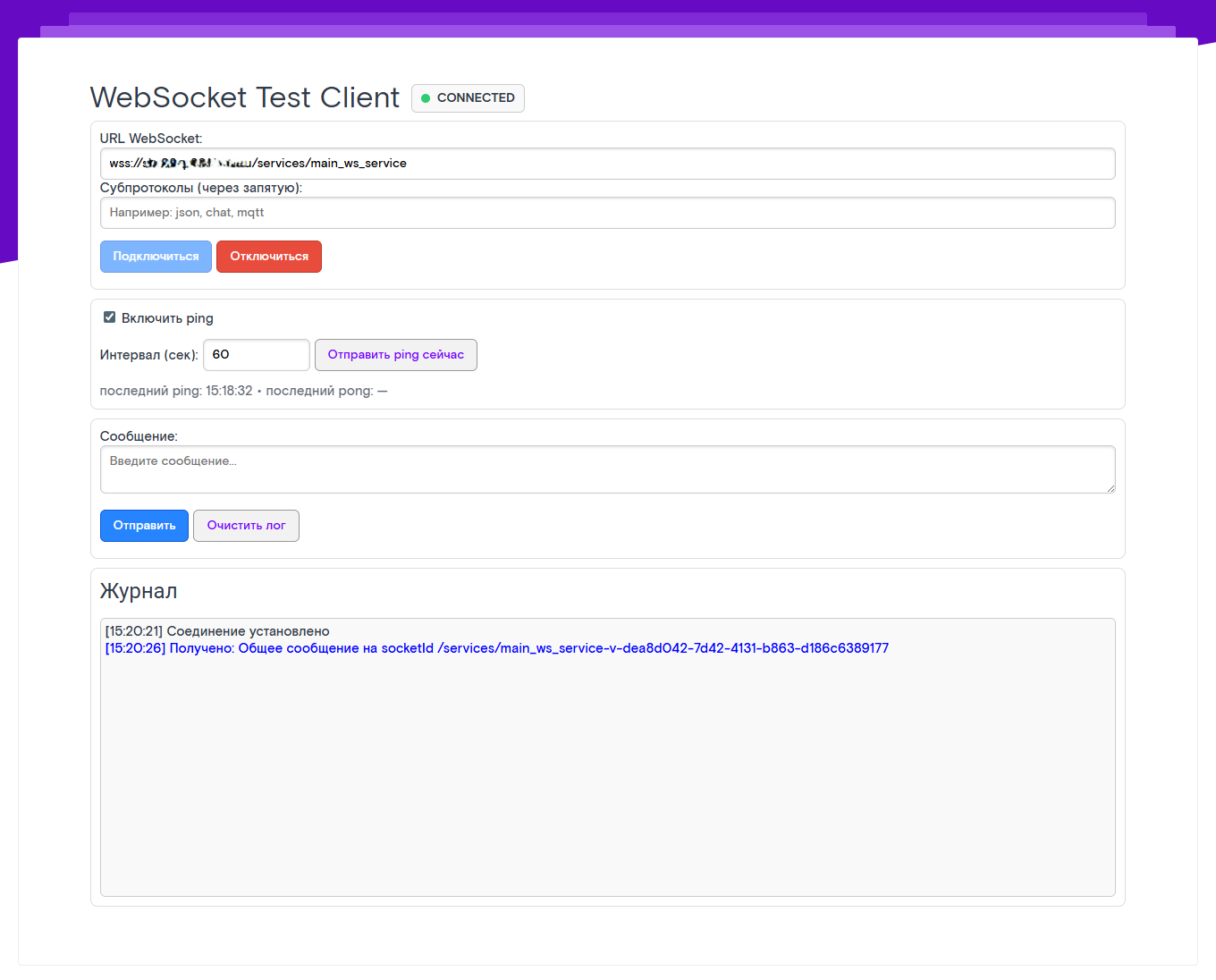

клиент без socketId

Важно

Уникальность X-StatefulSocketId должна обеспечиваться в рамках отдельного сервиса. Для примера возьмем 2 сервиса main_ws_service и rtk_ws_service, и укажем для подключения одинковый X-StatefulSocketId

Видим, что подключения создались и находятся в активном состоянии

Отправка группе клиентов

Вариант при первом подключении к сервису

Сервис main_ws_service принимает только один параметр X-StatefulSocketId, по-этому, один из способов отправить определенной группе - зашифровать группу в параметре X-StatefulSocketId при подключении :)

Сделаем 4 разных подключения:

wss://domain.ru/services/main_ws_service?X-StatefulSocketId=id:10001::group_id:10001
wss://domain.ru/services/main_ws_service?X-StatefulSocketId=id:10002::group_id:10001
wss://domain.ru/services/main_ws_service?X-StatefulSocketId=id:10003::group_id:10002
wss://domain.ru/services/main_ws_service?X-StatefulSocketId=id:10004::group_id:10002

Для отправки группе 10002 запустим код

// Получаем доступ к сборке .NET
xHttpStaticAssembly = tools.get_object_assembly( 'XHTTPMiddlewareStatic' );

// Получаем список всех подключённых клиентов
WebSockets = xHttpStaticAssembly.CallClassStaticMethod( 'Datex.XHTTP.WebSocketContext', 'GetWebSockets').ToArray();

// Рассылаем сообщение каждому клиенту
for(i = 0; i < WebSockets.length; i++) {
    socketId = WebSockets[i].Key
    data = socketId.split('-s-')[1]
    params_str = data.split('::')
    params = {}
    for (param_str in params_str) {
        values = param_str.split(':')
        params.SetProperty(values[0], values[1])
    }

    xHttpStaticAssembly.CallClassStaticMethod(
        'Datex.XHTTP.WebSocketContext',
        'WriteToWebSocketMessageQueue',
        [
            socketId,
            'Общее сообщение на socketId ' + tools.object_to_text(params, 'json'),
            false
        ]
    );

    if (params.GetOptProperty('group_id') == '10002') {
        xHttpStaticAssembly.CallClassStaticMethod(
            'Datex.XHTTP.WebSocketContext',
            'WriteToWebSocketMessageQueue',
            [
                socketId,
                'Групповое сообщение группе ' + params.GetOptProperty('group_id'),
                false
            ]
        );
    }
}

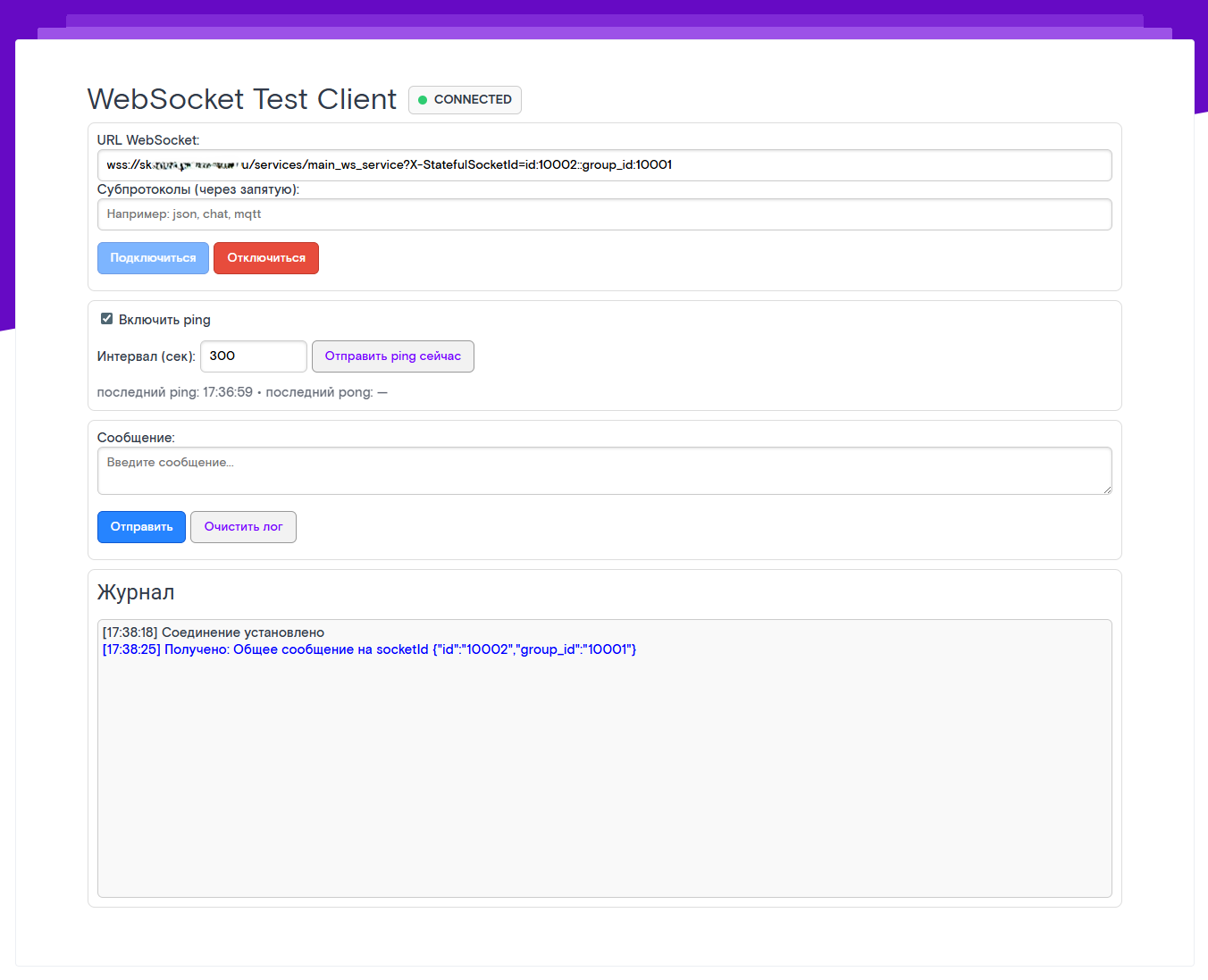

группа 10001

группа 10001

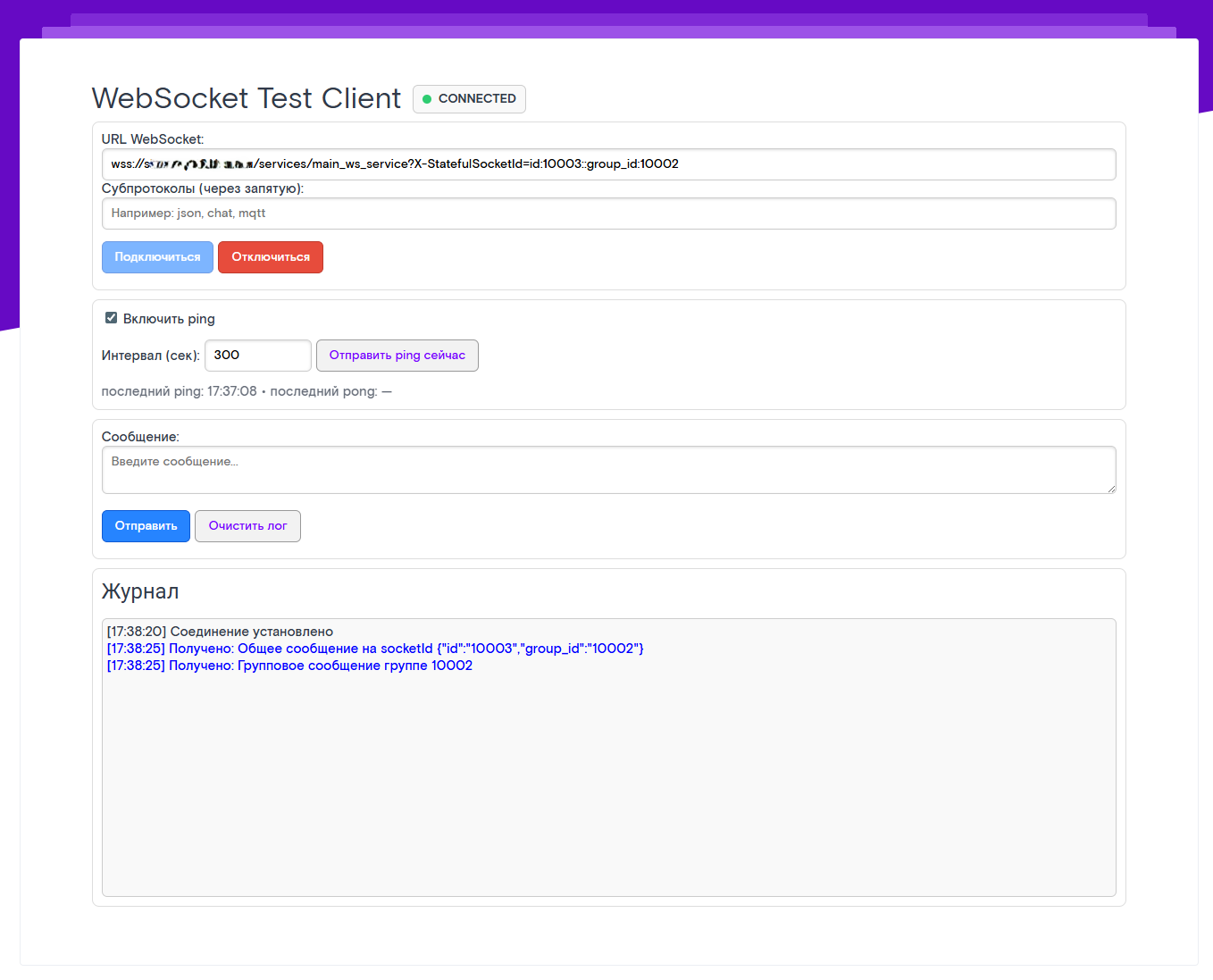

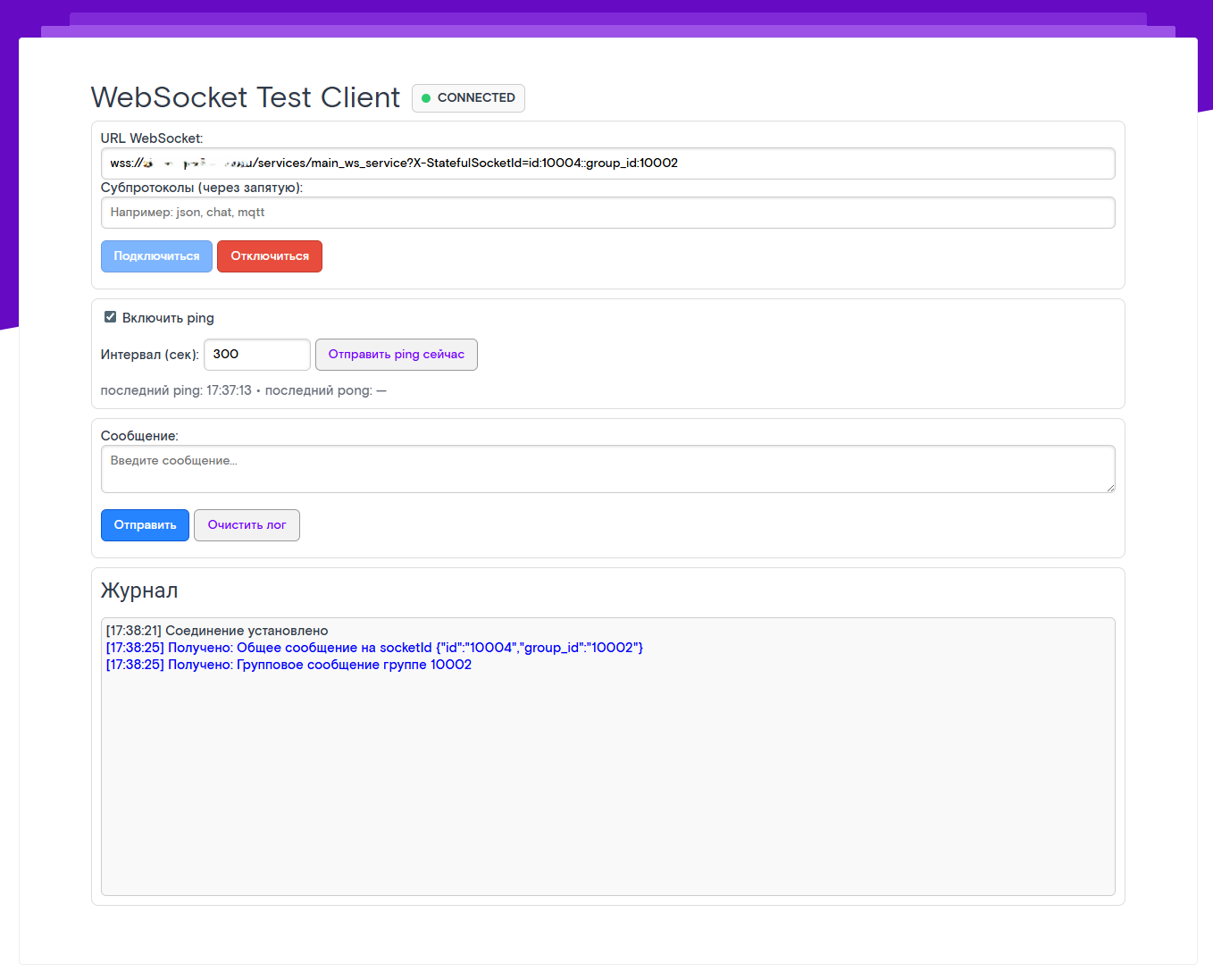

группа 10002

группа 10002

Вариант через специальное сообщение сервису

Еще один способ отправить сообщение группе или нескольким группам - использовать возможности сервиса main_ws_service, который при получении собщения вызывает функцию main_socket библиотеки libMain

ВНИМАНИЕ

Опыты проводились на 2 версиях WebTutor WebSoft HCM Server 2022.1.3.434 и WebSoft HCM Server 2023.2.906.
В этих версиях отличается сама библиотека Datex.XHTTP и соответственно изменена функция main_socket библиотеки libMain.
Версия Datex.XHTTP в WebSoft HCM Server 2022.1.3.434 1.22.10.29
Версия Datex.XHTTP в WebSoft HCM Server 2022.1.3.906 1.24.4.27

Вариант для 1.22.10.29 (434 сборка)

При отправке сообщения на сервер, вызывается функция process, которая парсит наше сообщение и отправляет в функцию main_socket библиотеки libMain

// wtv/wtv_main_ws_service.js

function process( context ) {
    // ... код

    oMessage = ParseJson( message );
    xHttpStaticAssembly = tools.get_object_assembly( 'XHTTPMiddlewareStatic' );
    oRes = tools.call_code_library_method( 'libMain', 'main_socket', [ Request, null, Request.Session, oMessage, RValue( context.WebSocketCurrentId ) ] );

    // ... код
}

ВАЖНО

В Datex.XHTTP.WebSocketContext отправка сообщения на сервер всегда жёстко идёт с WebSocketMessageType.Text, то есть принимает сообщения только в виде текста.

Функция вычисляет параметры JSON сообщения и выполняет какие либо действия. JSON может содержать следующие поля:

• socket_action - действие для выполнения. может принимать следующие знаечния:
  • init_socket - регистрирует текущий сокет пользователя в списке «подписчиков» для выбранного socket_type
  • close_socket - отписывает сокет из того же списка «подписчиков»
  • call_method - дополнительно считывает поля library и method и динамически вызывает какую-либо функцию библиотеки через tools.call_code_library_method( sLibrary, sMethod, [ curUserID, sWebsocketID, sAction ] )
  • default (прочие действия) - дейсвтия для прокторинга и чатов.
• socket_type - наш уникальный тип подключения, используется для получения ключа хранилища: + "_recipients";
• library - код бибилиотеки программного кода, используется при socket_action == call_method
• method - метод библиотеки, используется при socket_action == call_method

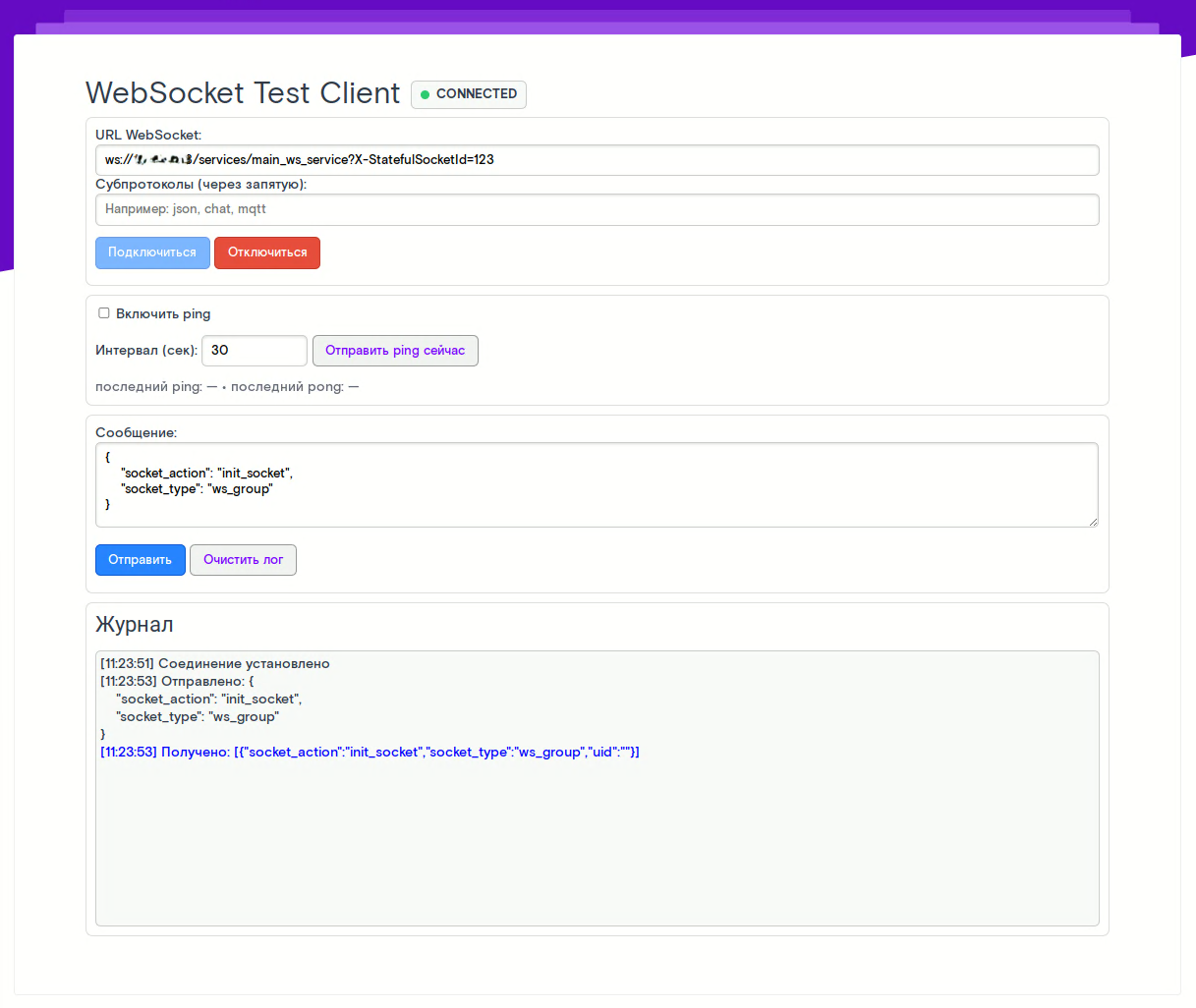

Чтобы отнести подключение к нужной нам группе, мы отправим в WebSocket следующее сообщение:

{
    "socket_action": "init_socket",
    "socket_type": "ws_group"
}

• WebSocket вызовет функцию main_socket
• будет создан ключ хранилища sUserDataKey со значением ws_group_recipients
• наше подключение добавится в массив result объекта хранилища
• объект сохранится в хранилище tools_web.set_user_data( sUserDataKey, { result: aRecipients }, 86400 );

Запустим агент с кодом

res = tools_web.get_user_data("ws_group_recipients")
alert(tools.object_to_text(res, "json"))

И в логах увидим результат

11:24:04 [0115] {"result":[{"person_id":"7177256154427237596","socket_id":"/services/main_ws_service-s-123"}]}

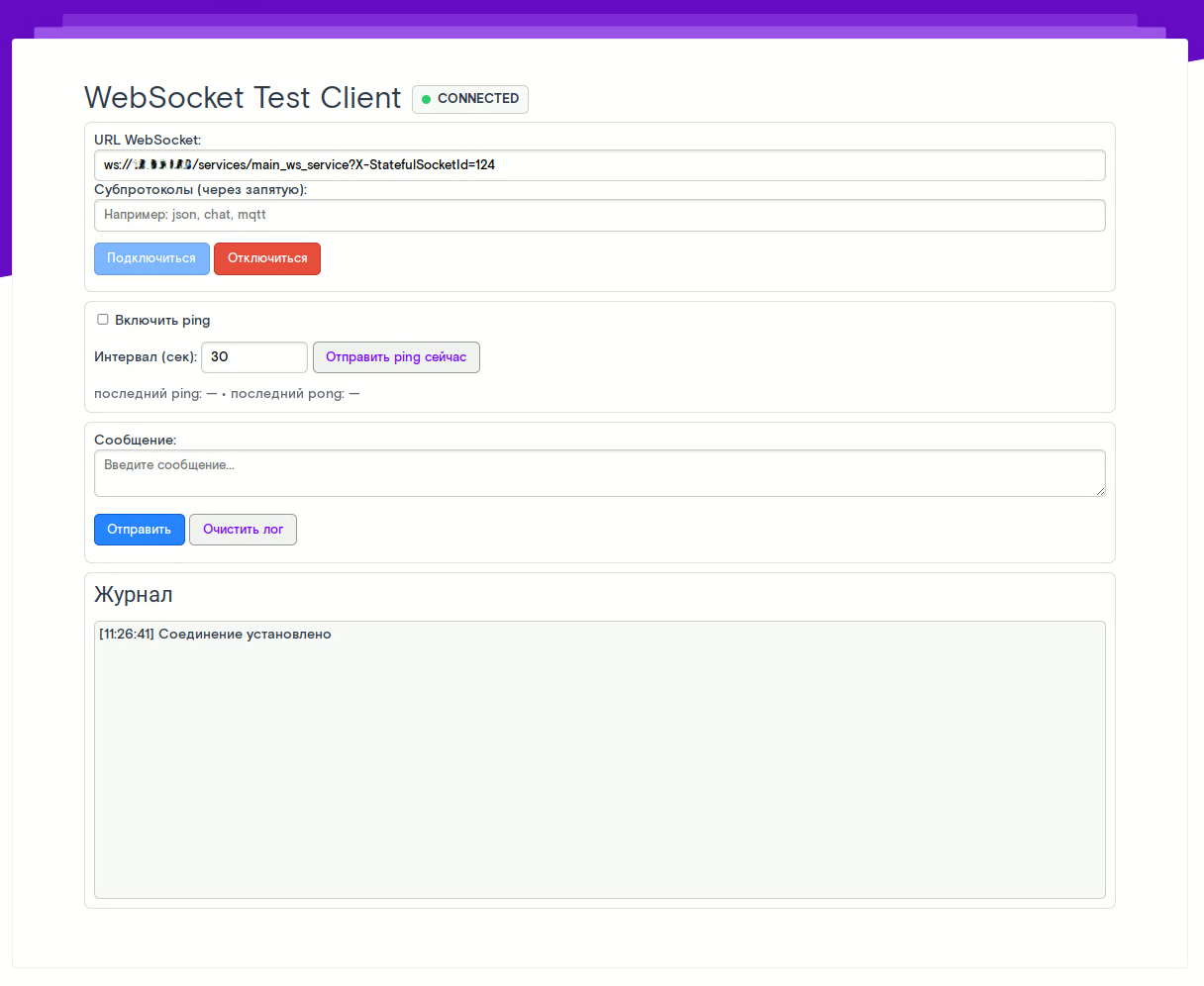

Для проверки создадим еще одно простое подключение

Теперь запустим агент, который будет отправлять сообщения нашей группе подключений

// Получим группу сокетов
try {
    ws_group_data = tools_web.get_user_data("ws_group_recipients")
    ws_group_sockets = ws_group_data.GetOptProperty("result", [])
} catch (err) {
    ws_group_sockets = []
}

// Отправим сообщения активным сокетам
var xHttpStaticAssembly = tools.get_object_assembly( 'XHTTPMiddlewareStatic' );
for (socket in ws_group_sockets) {
    xHttpStaticAssembly.CallClassStaticMethod(
        'Datex.XHTTP.WebSocketContext',
        'WriteToWebSocketMessageQueue',
        [ socket.socket_id, 'Сообщение группе ws_group', false ]);
}

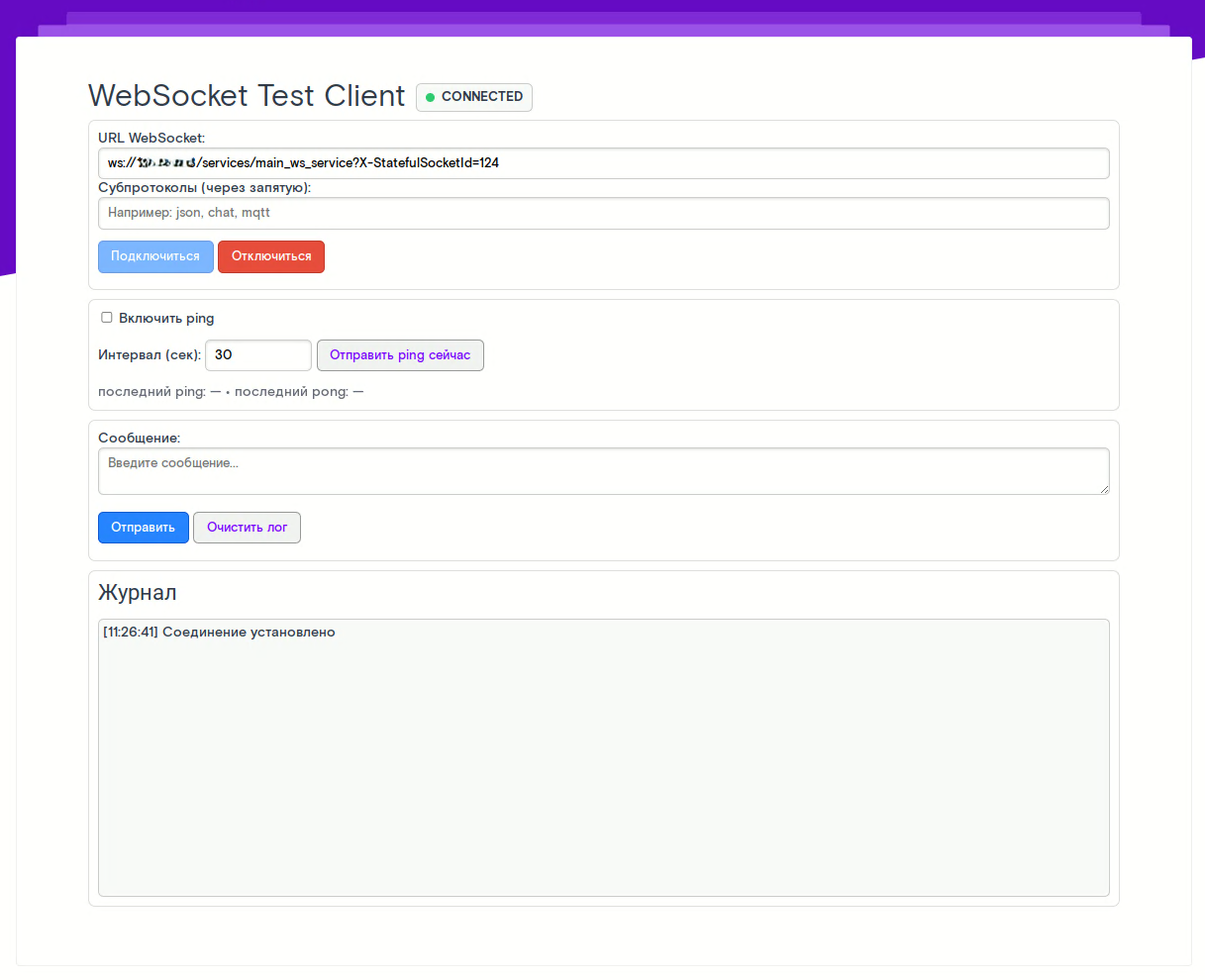

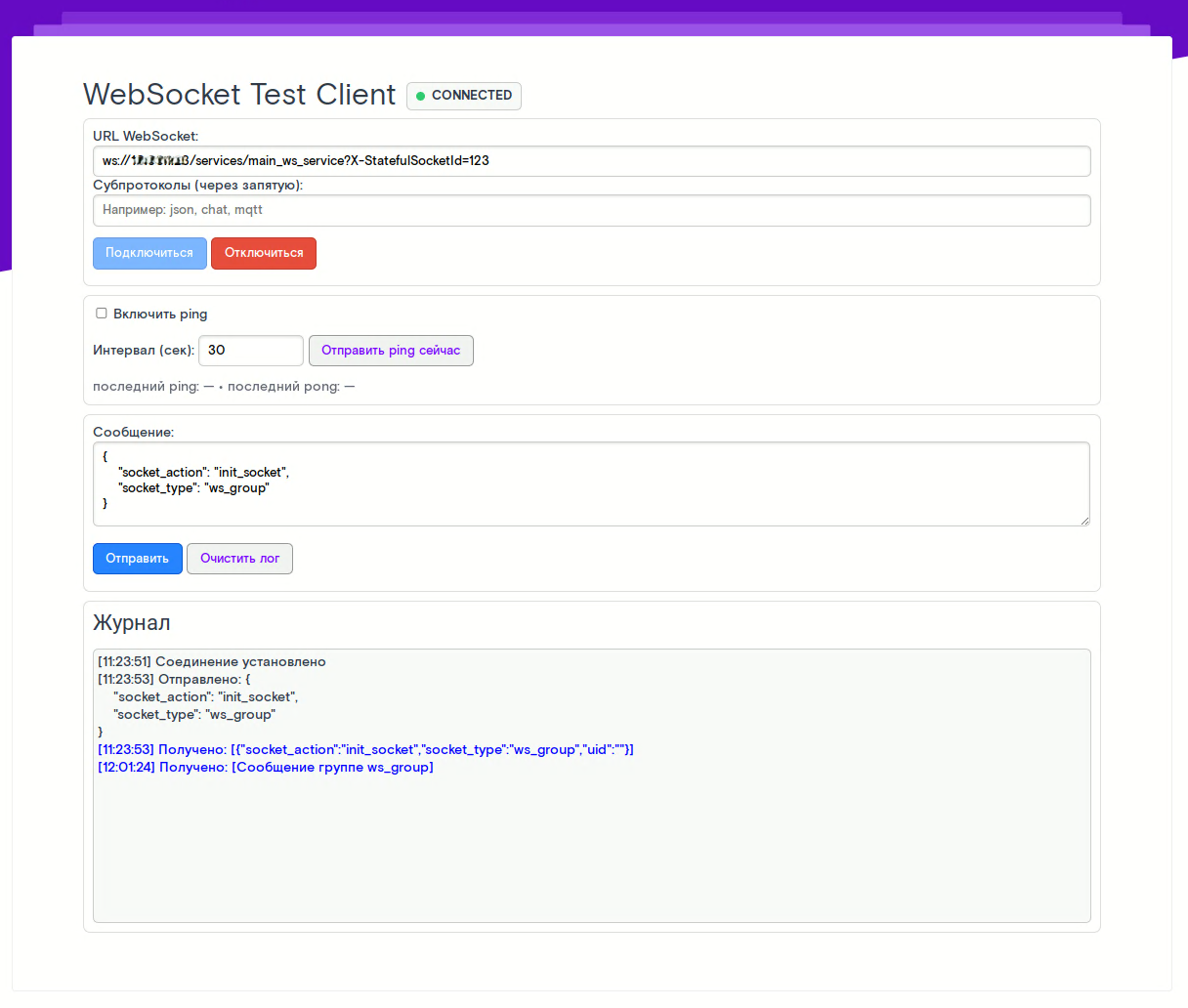

Убедимся, что сообщение пришло только тому сокету, который мы добавили в группу

Вариант для 1.24.4.27 (906 сборка)

При отправке сообщения на сервер, вызывается функция process, которая парсит наше сообщение и отправляет в функцию main_socket библиотеки libMain

// wtv/wtv_main_ws_service.js

function process( context ) {
    // ... код

    oMessage = ParseJson( message );
    xHttpStaticAssembly = tools.get_object_assembly( 'XHTTPMiddlewareStatic' );
    oRes = tools.call_code_library_method( 'libMain', 'main_socket', [ Request, null, Request.Session, oMessage, RValue( context.WebSocketCurrentId ) ] );

    // ... код
}

ВАЖНО

В Datex.XHTTP.WebSocketContext отправка сообщения на сервер всегда жёстко идёт с WebSocketMessageType.Text, то есть принимает сообщения только в виде текста.

Функция вычисляет параметры JSON сообщения и выполняет какие либо действия. JSON может содержать следующие поля:

• socket_action - действие для выполнения. может принимать следующие знаечния:
  • init_socket - регистрирует текущий сокет пользователя в списке «подписчиков» для выбранного socket_type
  • close_socket - ничего не делает
  • call_method - дополнительно считывает поля library и method и динамически вызывает какую-либо функцию библиотеки через tools.call_code_library_method( sLibrary, sMethod, [ curUserID, sWebsocketID, sAction ] )
  • default (прочие действия) - дейсвтия для прокторинга и чатов.
• socket_type - наш уникальный тип подключения, используется для получения ключа хранилища: + "_recipients";
• socket_tags - массив дополнительных тэгов, которые будут присвоены текущему сокету. Каждый объект массива должен иметь следующие поля:
  • name - будет превращен в название тэга
  • value - будет превращено в значение тэга
• library - код бибилиотеки программного кода, используется при socket_action == call_method
• method - метод библиотеки, используется при socket_action == call_method

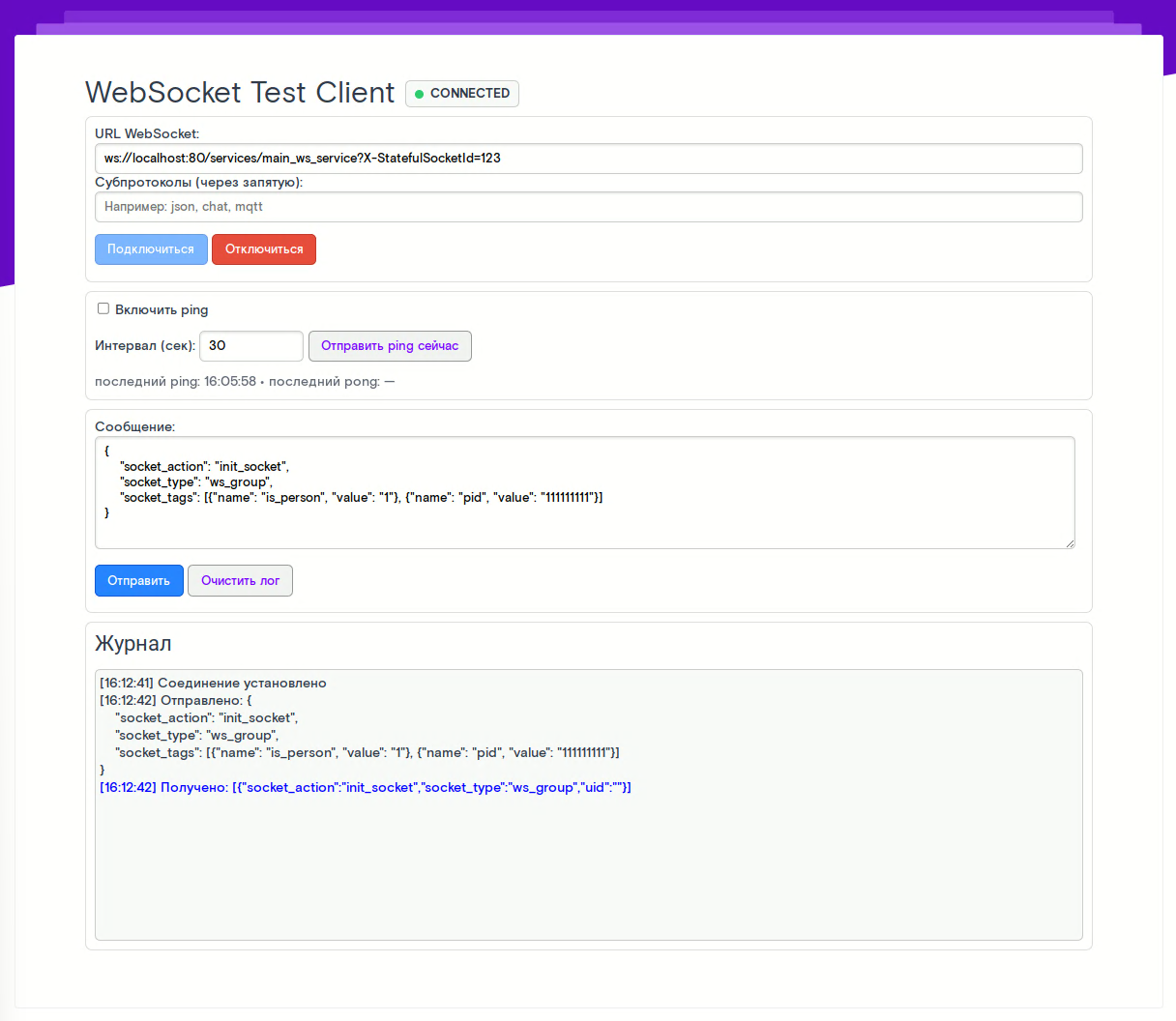

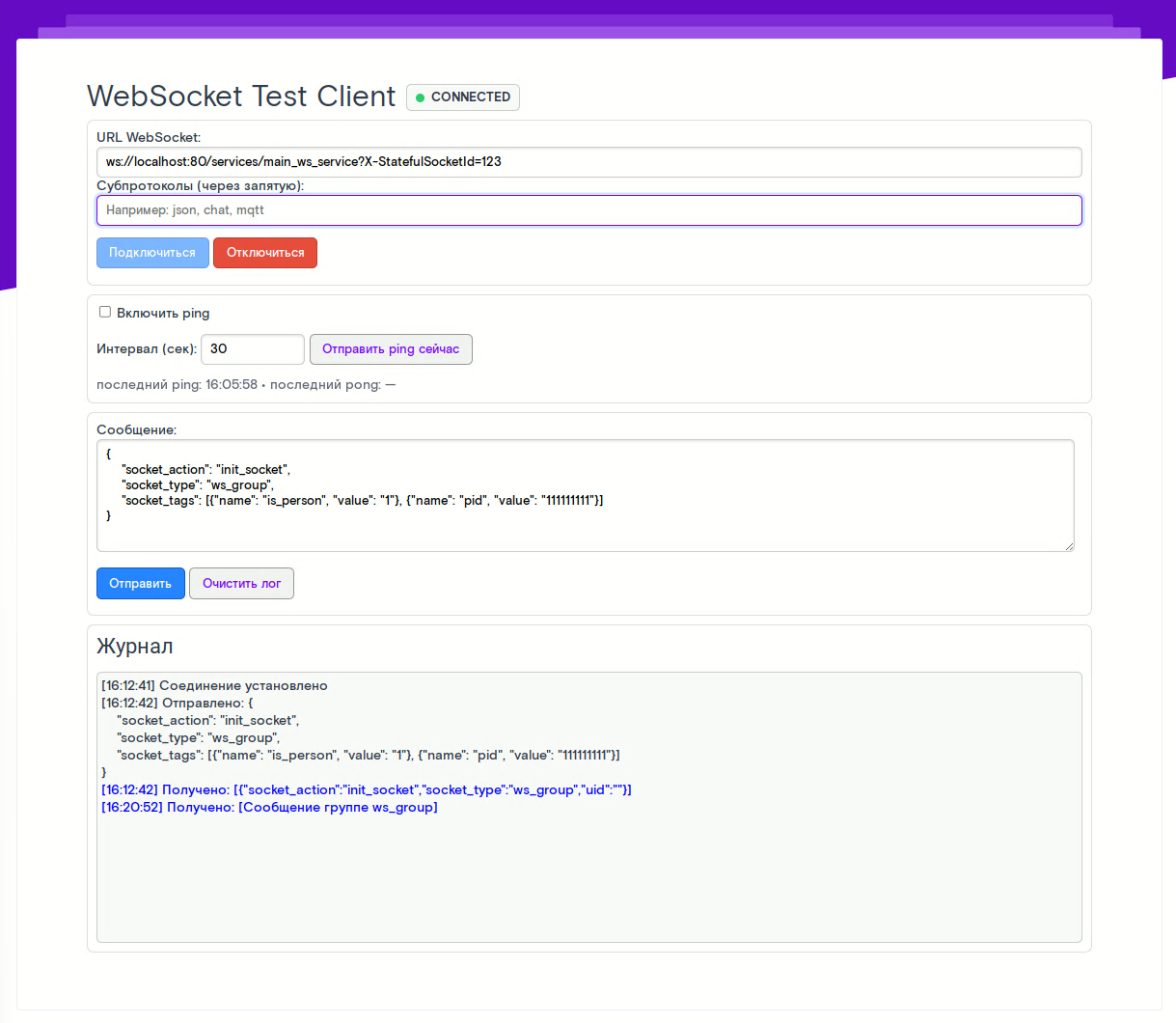

Создадим новое подключение WebSocket и отправим сообщение серверу для добавления нашему сокету тэгов

{
    "socket_action": "init_socket",
    "socket_type": "ws_group",
    "socket_tags": [{"name": "is_person", "value": "1"}, {"name": "pid", "value": "111111111"}]
}

• WebSocket вызовет функцию main_socket
• будет создан объект с тэгами по умолчанию: user_id, socket_type, pong
• тэги, которые мы передали в socket_tags будут добавлены как новые свойства в объект <name>: <value>
• объект с тегами добавится к нашему сокету context.WebSocketCurrent.SetTagsFromJson( EncodeJson( oTag ) );

Запустим агент с кодом, который выведет все тэги для всех подключений

var xHttpStaticAssembly = tools.get_object_assembly( 'XHTTPMiddlewareStatic' );
var arrWebSockets = xHttpStaticAssembly.CallClassStaticMethod('Datex.XHTTP.WebSocketContext', 'GetWebSockets').ToArray();

for( socket in arrWebSockets ) {
    alert(socket.Key)
    for (tag in socket.Value.Tags) {
        alert(tag.Key + ": " + tag.Value)
    }
}

и получим в логах следующий вывод:

16:14:11 [0282] /services/main_ws_service-s-123
16:14:11 [0282] pid: 111111111
16:14:11 [0282] socket_type: ws_group
16:14:11 [0282] is_person: 1
16:14:11 [0282] pong: 1
16:14:11 [0282] user_id: 6148914691236517121

Получаем нужные сокеты через цикл

Чтобы отправить сообщение подключениям с нужным тэгом, можно в лоб их отфильровать:

var xHttpStaticAssembly = tools.get_object_assembly( 'XHTTPMiddlewareStatic' );
var arrWebSockets = xHttpStaticAssembly.CallClassStaticMethod('Datex.XHTTP.WebSocketContext', 'GetWebSockets').ToArray();

for( socket in arrWebSockets ) {
    alert(socket.Key)
    for (tag in socket.Value.Tags) {
        // Можно использовать ArrayOptFind(socket.Value.Tags, "This.Key=='socket_type' && This.Value=='ws_group'")
        if (tag.Key == "socket_type" && tag.Value == "ws_group") {
            xHttpStaticAssembly.CallClassStaticMethod(
                'Datex.XHTTP.WebSocketContext',
                'WriteToWebSocketMessageQueue',
                [ socket.Key, 'Сообщение группе ws_group', false ]);
        }
    }
}

Получаем нужные сокеты через фильтр GetWebSockets

Но есть и другой вариант, использовать встроенную фильтрацию для GetWebSockets

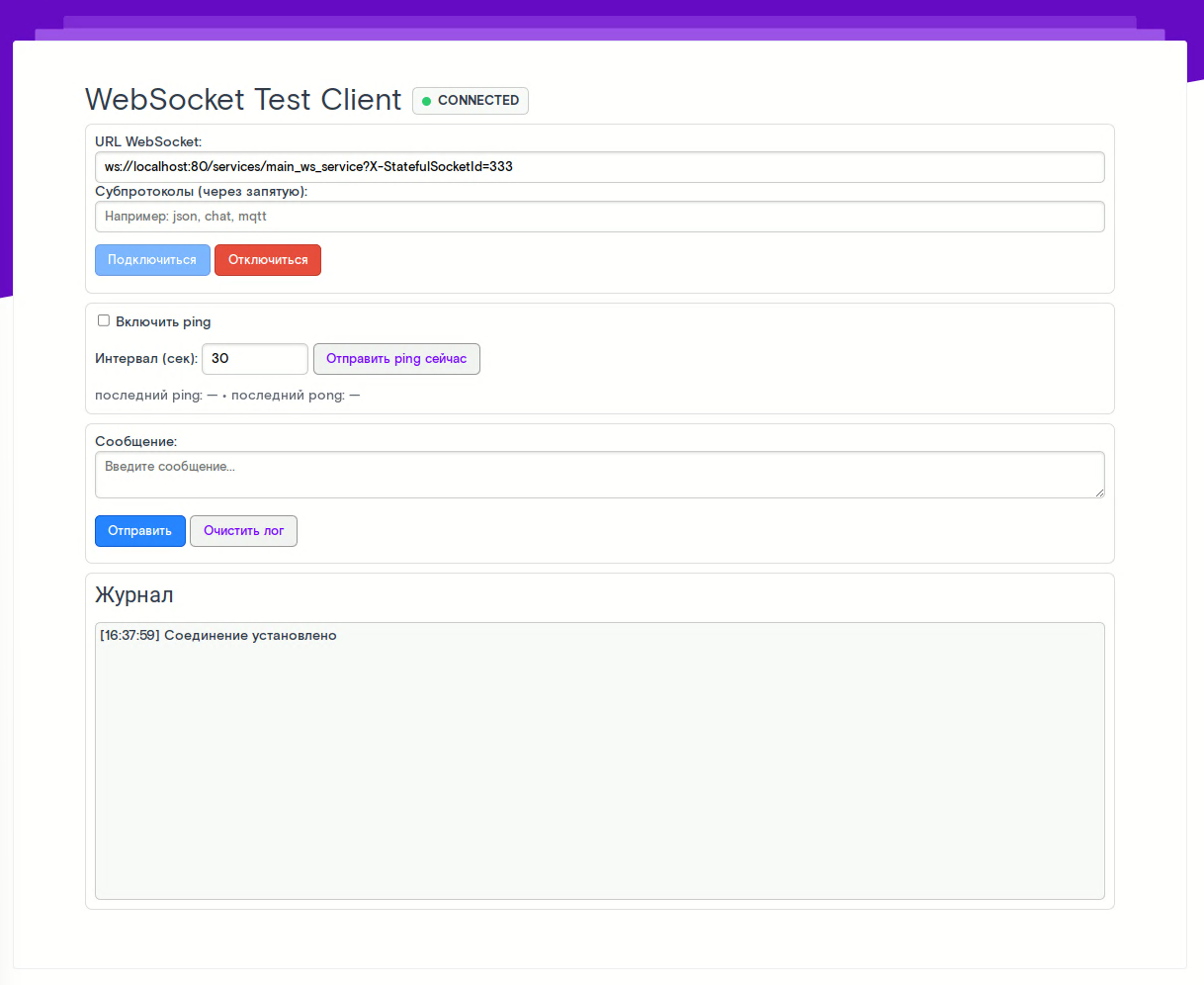

Создадим 3 подключения:

ws://localhost:80/services/main_ws_service?X-StatefulSocketId=111
ws://localhost:80/services/main_ws_service?X-StatefulSocketId=222
ws://localhost:80/services/main_ws_service?X-StatefulSocketId=333

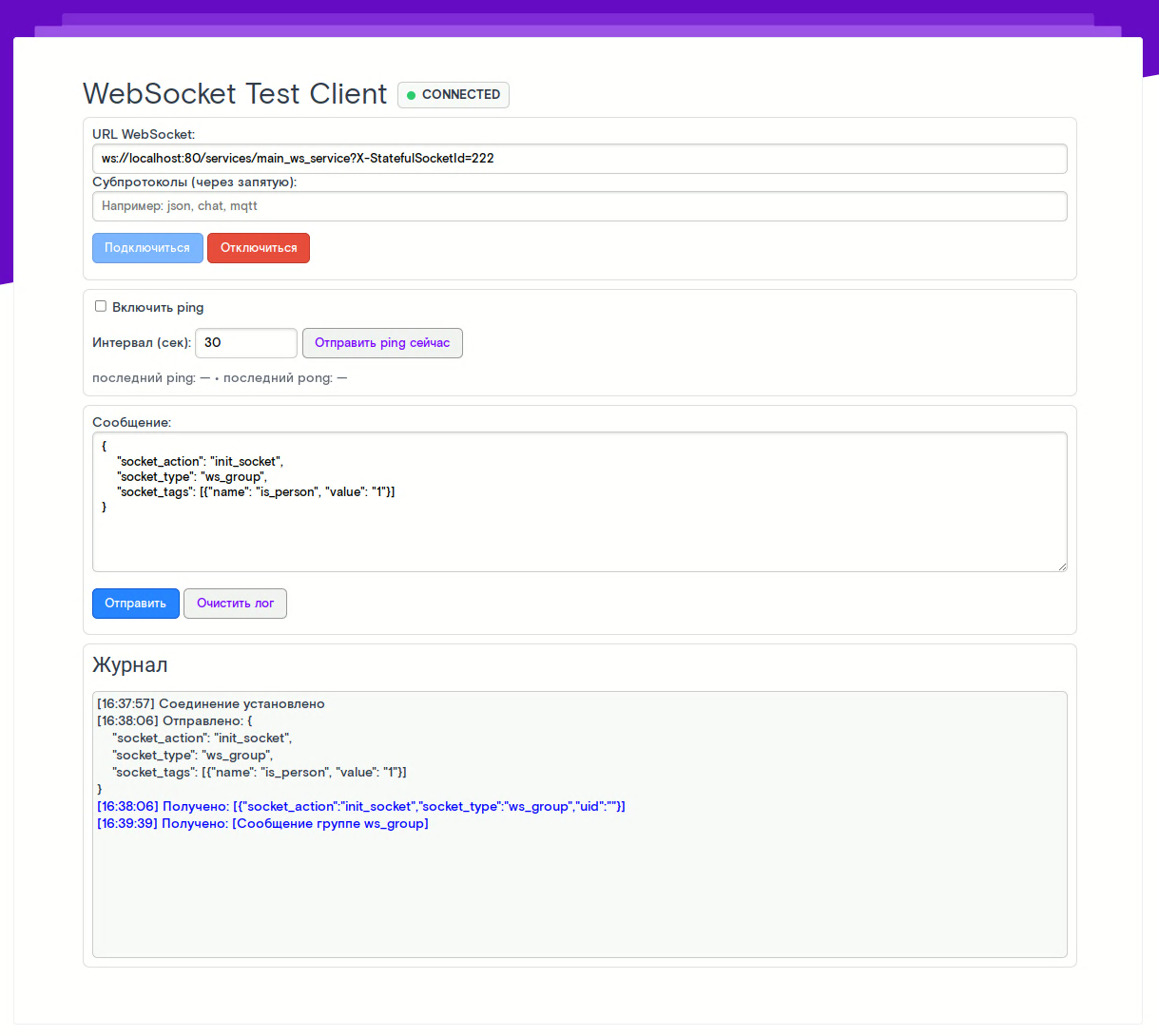

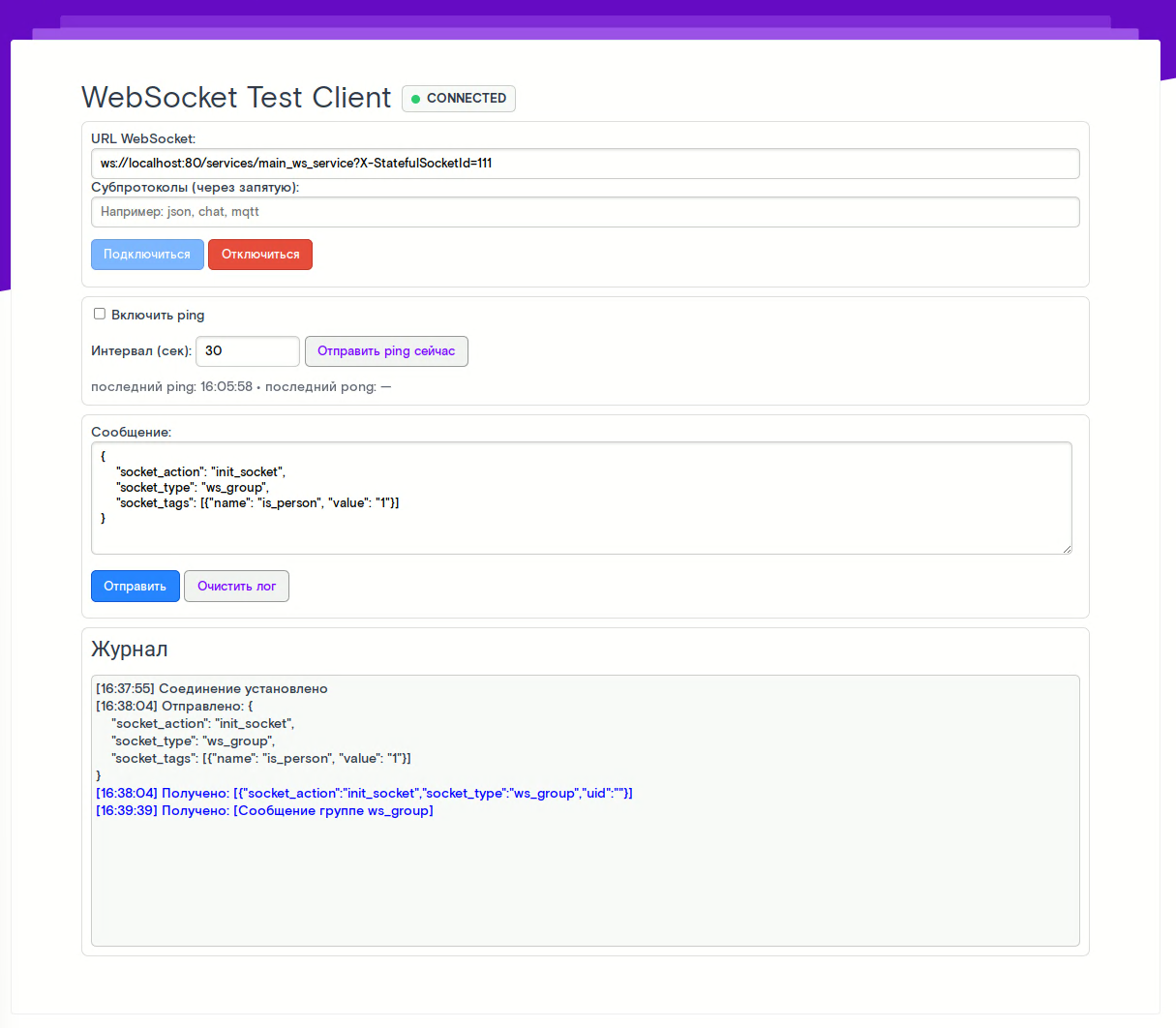

Для первых двух отправим сообщение на сервер

{
    "socket_action": "init_socket",
    "socket_type": "ws_group",
    "socket_tags": [{"name": "is_person", "value": "1"}]
}

Запустим агент для отправки уведомлений первым двум подключениям. Обратите внимание на способ фильтрации ["$socket_type:ws_group", true]

var xHttpStaticAssembly = tools.get_object_assembly( 'XHTTPMiddlewareStatic' );
var arrWebSockets = xHttpStaticAssembly.CallClassStaticMethod(
    'Datex.XHTTP.WebSocketContext',
    'GetWebSockets',
    ["$socket_type:ws_group", true]
).ToArray();

for( socket in arrWebSockets ) {
    alert(socket.Key)
    xHttpStaticAssembly.CallClassStaticMethod(
        'Datex.XHTTP.WebSocketContext',
        'WriteToWebSocketMessageQueue',
        [ socket.Key, 'Сообщение группе ws_group', false ]);
}

Проверяем правильную отправку

Заметки

GetTag

var xHttpStaticAssembly = tools.get_object_assembly( 'XHTTPMiddlewareStatic' );
var arrWebSockets = xHttpStaticAssembly.CallClassStaticMethod(
    'Datex.XHTTP.WebSocketContext',
    'GetWebSockets'
).ToArray();

for( socket in arrWebSockets ) {
    // Получаем значение тэга по имени
    socket_type = socket.Value.GetTag("socket_type")
    alert(socket_type)
}

RemoveTag

var xHttpStaticAssembly = tools.get_object_assembly( 'XHTTPMiddlewareStatic' );
var arrWebSockets = xHttpStaticAssembly.CallClassStaticMethod(
    'Datex.XHTTP.WebSocketContext',
    'GetWebSockets'
).ToArray();

for( socket in arrWebSockets ) {
    for (tag in socket.Value.Tags) {
        alert(tag.Key + ": " + tag.Value)
    }

    // Удаляем тэг
    socket.Value.RemoveTag("socket_type")

    for (tag in socket.Value.Tags) {
        alert(tag.Key + ": " + tag.Value)
    }
}

SetTagsFromJson

var xHttpStaticAssembly = tools.get_object_assembly( 'XHTTPMiddlewareStatic' );
var arrWebSockets = xHttpStaticAssembly.CallClassStaticMethod(
    'Datex.XHTTP.WebSocketContext',
    'GetWebSockets'
).ToArray();

for( socket in arrWebSockets ) {
    for (tag in socket.Value.Tags) {
        alert(tag.Key + ": " + tag.Value)
    }

    var oNewTags = new Object();
    oNewTags.webinar_id = 123;
    oNewTags.role = "speaker";
    oNewTags.socket_type = "ws_group_replace"

    // Преобразуем в JSON и заменяем тэги. Старые тэги удаляются полностью
    socket.Value.SetTagsFromJson( EncodeJson(oNewTags) );

    for (tag in socket.Value.Tags) {
        alert(tag.Key + ": " + tag.Value)
    }
}

AddOrUpdateTag

var xHttpStaticAssembly = tools.get_object_assembly( 'XHTTPMiddlewareStatic' );
var arrWebSockets = xHttpStaticAssembly.CallClassStaticMethod(
    'Datex.XHTTP.WebSocketContext',
    'GetWebSockets'
).ToArray();

for( socket in arrWebSockets ) {
    for (tag in socket.Value.Tags) {
        alert(tag.Key + ": " + tag.Value)
    }

    // Добавили новый тэг
    socket.Value.AddOrUpdateTag("new_tag", "OK!")

    // Заменили значение уже имеющегося
    socket.Value.AddOrUpdateTag("socket_type", "repl_ws_grpoup")

    for (tag in socket.Value.Tags) {
        alert(tag.Key + ": " + tag.Value)
    }
}

Abort

var xHttpStaticAssembly = tools.get_object_assembly( 'XHTTPMiddlewareStatic' );
var arrWebSockets = xHttpStaticAssembly.CallClassStaticMethod(
    'Datex.XHTTP.WebSocketContext',
    'GetWebSockets'
).ToArray();

for( socket in arrWebSockets ) {
    // Закрываем соединение
    socket.Value.Abort()
}
